Esperti in rilievi topografici ed in Indagini nel campo dell’infrarosso

De Maglie
Ing. Antonio

I settori di applicazione sono numerosissimi e dettati dalla necessità di poter disporre di informazioni che al contempo siano estese, particolareggiate ed ottenute in tempi rapidissimi.

cosa facciamo

“A maggiore conoscenza corrisponde maggiore vantaggio competitivo”

Rilievi topografici

con strumentazione tradizionale, con uso di strumentazione GPS e con impiego di drone attrezzato per aerofotogrammetria.

Analisi

sullo stato di conservazione delle strutture portanti in edilizia o nelle infrastrutture (edifici, ponti..).
Z

Verifica

sulla portata delle condotte di acque o reflui industriali con flussimetri esterni ad ultrasuoni.
U

Ispezioni

con impiego di geofono, per ricerca perdite da impianti di trasporto fluidi.

Indagini

nel campo dell’infrarosso con utilizzo di termocamere (operatore NTD certificato – IND-17-01688-C ai sensi della UNI EN ISO 9712:12) per:

  1. la verifica degli isolamenti termici degli edifici
  2. valutare la presenza di anomalie termiche negli impianti elettrici
  3. individuazione delle celle fotovoltaiche non funzionanti correttamente nei parchi solari

Esecuzione

di prove di tenuta idraulica sulle condotte in pressione.

Strumentazione in dotazione dello studio:

Distanziometro laser “Disto” della Leica, strumento per misurare distanze per ambienti interni fino a 120 m con precisione di +/- 3 mm
Livello ottico NA28 della ditta Leica
Laser a proiezione con ricevitore della ditta Sokkia, per tracciamenti di opere edili
Distanziometro laser “Disto classic5” della Leica, strumento per misurare distanze per ambienti interni fino a 120 m con precisione di +/- 3 mm
6 ricetrasmittenti per le operazioni di rilievo sul campo
Stazione topografica su tecnologia GPS, modello GSR2700 della ditta Sokkia
Stazione totale “PowerSet 1030” della ditta Sokkia dotato di compensatore biassale, ottica con 30 ingrandimenti, precisione angolare di 1 mgon, portata con un prisma pari a 2500 m., precisione della distanza misurata +/- (2+2ppm*D) mm, con dotazione di treppiede e di due stadie con relativi riflettori, capacità di rilievo senza riflettore mediante raggio laser fino a 400m di distanza
Stazione totale robotizzata “SRX” della ditta Sokkia dotato di compensatore biassale, ottica con 30 ingrandimenti, precisione angolare di 1 mgon, portata con un prisma pari a 2500 m., precisione della distanza misurata +/- (2+2ppm*D) mm, con dotazione di treppiede e di due stadie con relativi riflettori, capacità di rilievo senza riflettore mediante raggio laser fino a 400m di distanza- stazione che si può governare con un solo operatore dalla postazione remota sulla palina
Termocamera Flir E60bx, temperatura mas 150C°, sensibilità termica 0.045 C°
Flussimetro portatile ad ultrasuoni, marca Fuji Eletric, modello Potaflow C. Misuratore di portate ad ultrasuoni su tubi in metallo o in tecnopolimeri mediante la tecnica da ultasuoni, temperatura di esercizio 100C°
Geofono, Trotec LD6000, per la localizzazione delle perdite di fluidi in pressione dalle reti di distribuzione
Fisher CZ21 cercametalli subacqueo fino a 80 metri di profondità
Fonometro integratore in classe 1, marca Delta Ohm, modello HD2010
Esacottero della ditta Fly Top srl, modello Flynovex, carico utile 3 kg al decollo; fotocamera Sony alfa 7R da 36 Mpixel

Il drone FlyNovex® è la soluzione ideale per:

  • Rilievi di costoni rocciosi, falesie, cave, ecc.
  • Rilievi strutturali
  • Ispezioni su ponti, cavalcavia, impianti fotovoltaici ecc.
  • Documentazione in ambito archeologico
  • Aero-fotogrammetria
Il drone può avere molti utilizzi nel settore dell’ingegneria civile e del controllo del territorio ciò dipende sia dalle sue caratteristiche di volo sia dalle attrezzature di bordo di cui è dotato.

Più è difficile il contesto entro cui operare più il drone manifesta tutte le sue potenzialità.

Le nostre macchine

sono configurate per operare nel campo della luce visibile e in quello dell’infrarosso.

I settori di applicazione sono numerosissimi e dettati dalla necessità di poter disporre di informazioni che al contempo siano estese, particolareggiate ed ottenute in tempi rapidissimi.

Alcuni settori di impiego delle nostre macchine:

Campo della luce visibile

  • Fotogrammetria
  • rilievo 3D del territorio e degli edifici
  • gestione cave e discariche
  • analisi dei movimenti franosi in aree non accessibili
  • verifica delle condizioni di stabilità delle pareti rocciose
  • analisi delle erosioni spondali o della linea di costa
  • controllo stato di conservazione opere di rete: canali, cavi elettrici, teleriscaldamento, fluidi di processo
  • controllo avanzamento lavori
  • stato di conservazione tetti e coperture
  • valutazione di impatto ambientale dell’attività antropica
  • acquisizione video
  • Ispezioni su ponti, cavalcavia

Campo della luce non visibile (infrarosso)

  • individuazione dei pannelli fotovoltaici malfunzionanti
  • ricerca persone
  • individuazione siti archeologici
  • inquinamenti del territorio
  • presenza di discariche abusive
  • verifica dispersioni termiche degli edifici

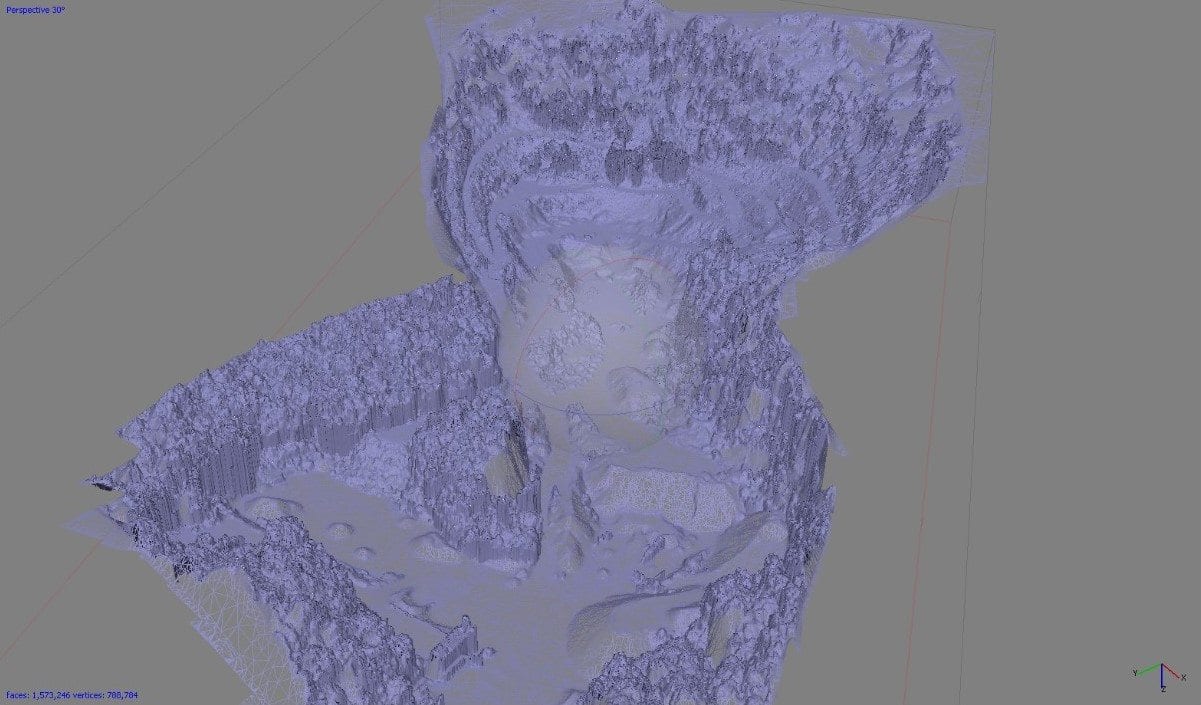

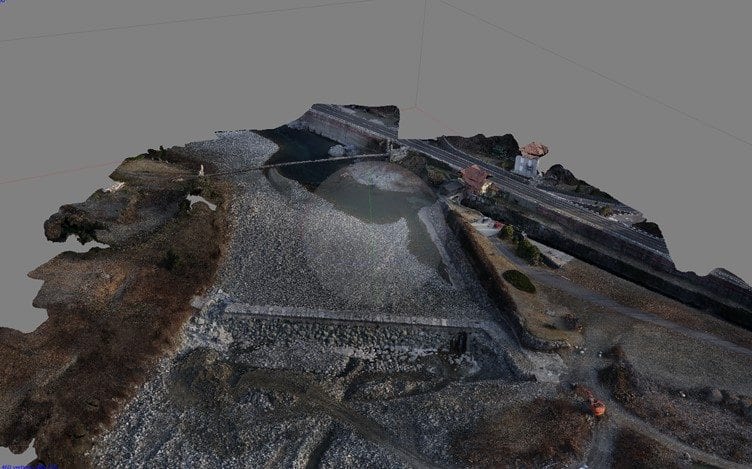

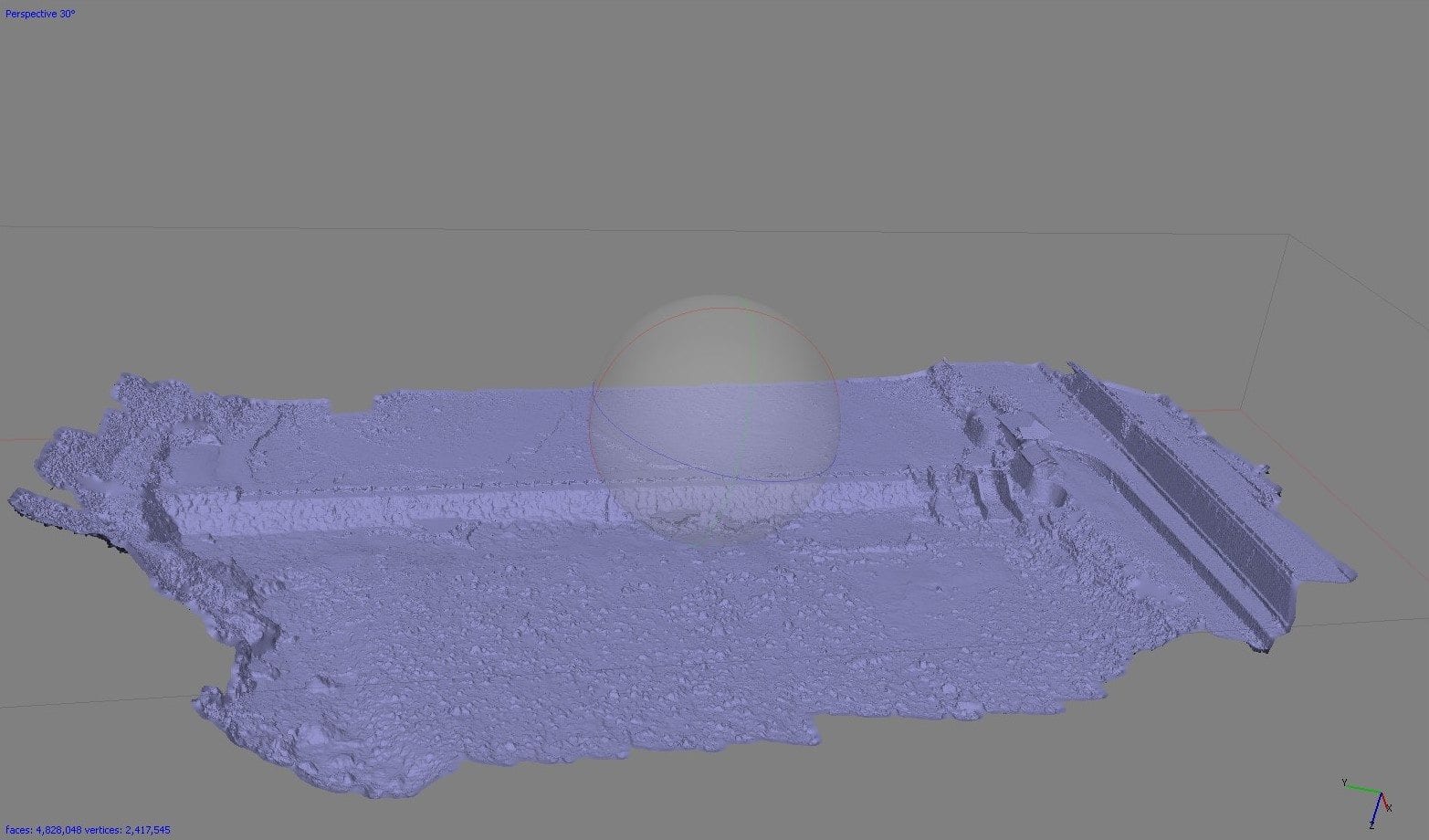

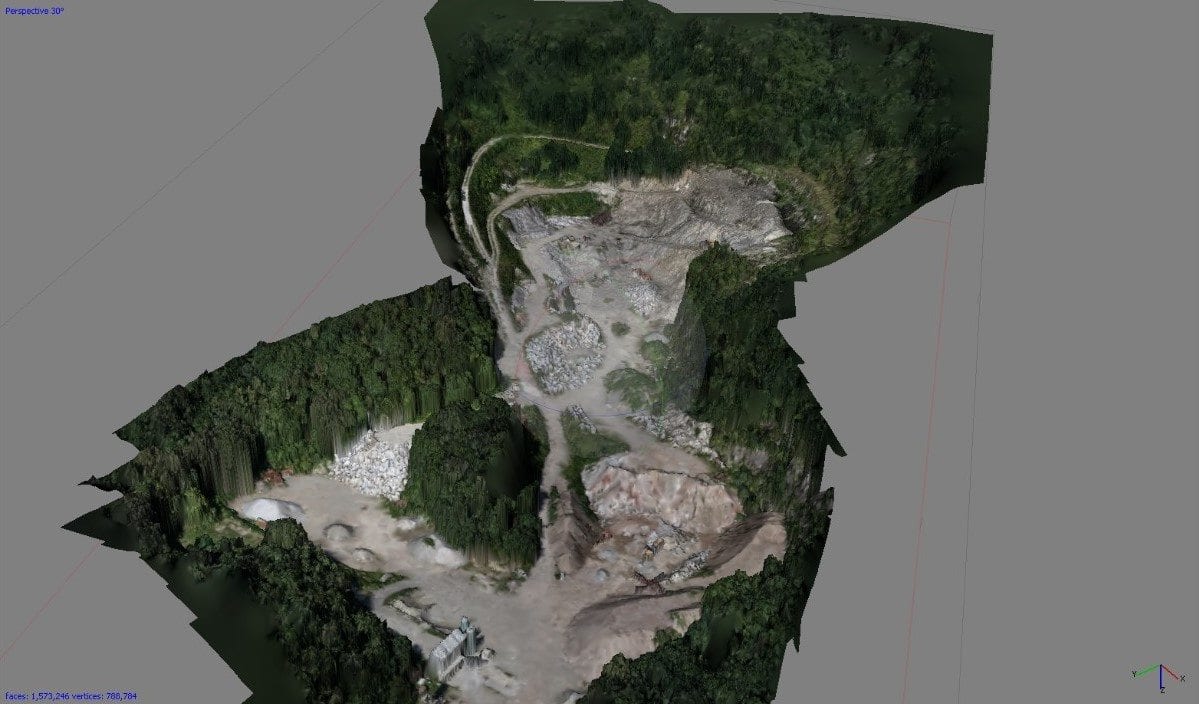

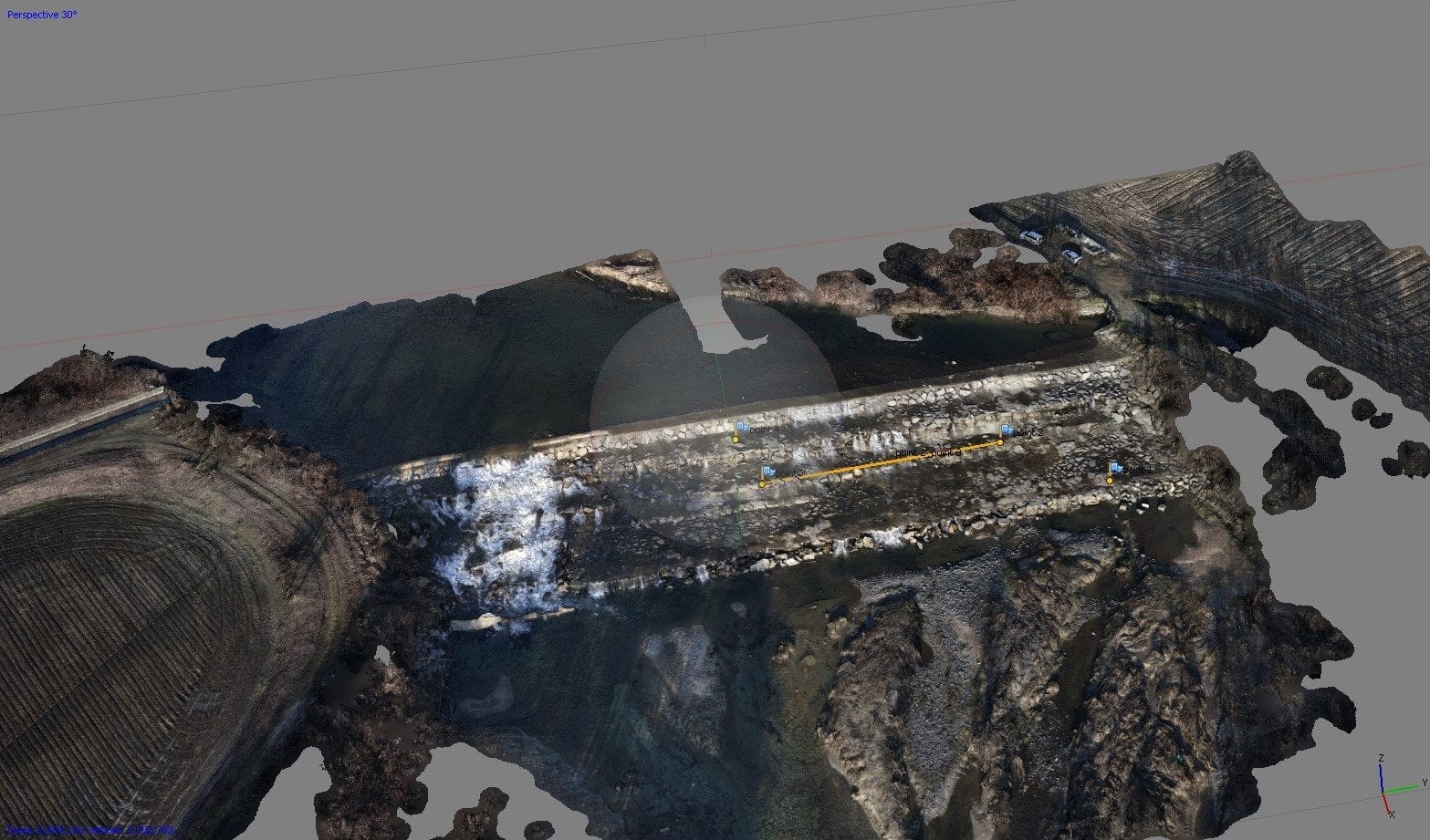

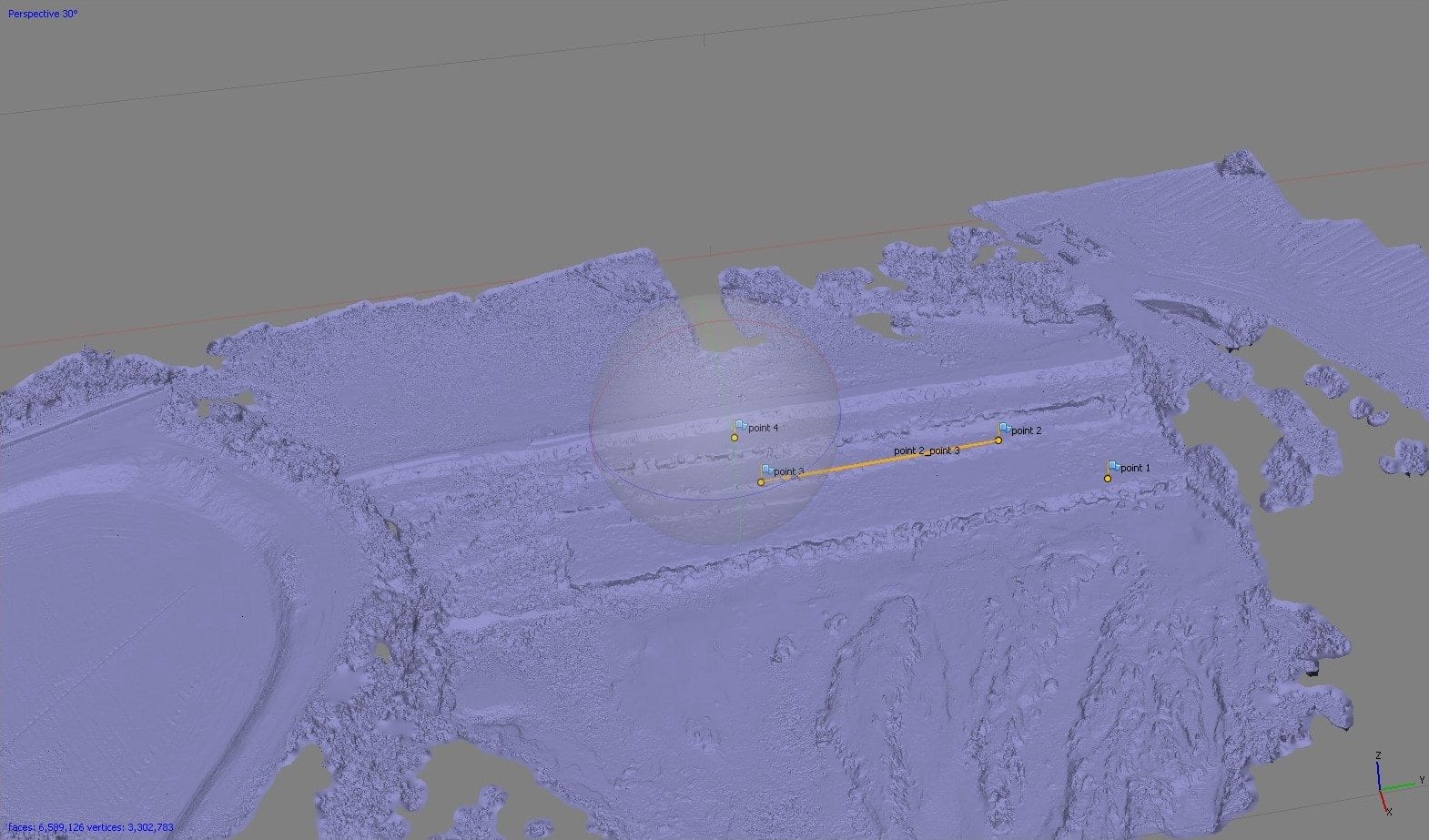

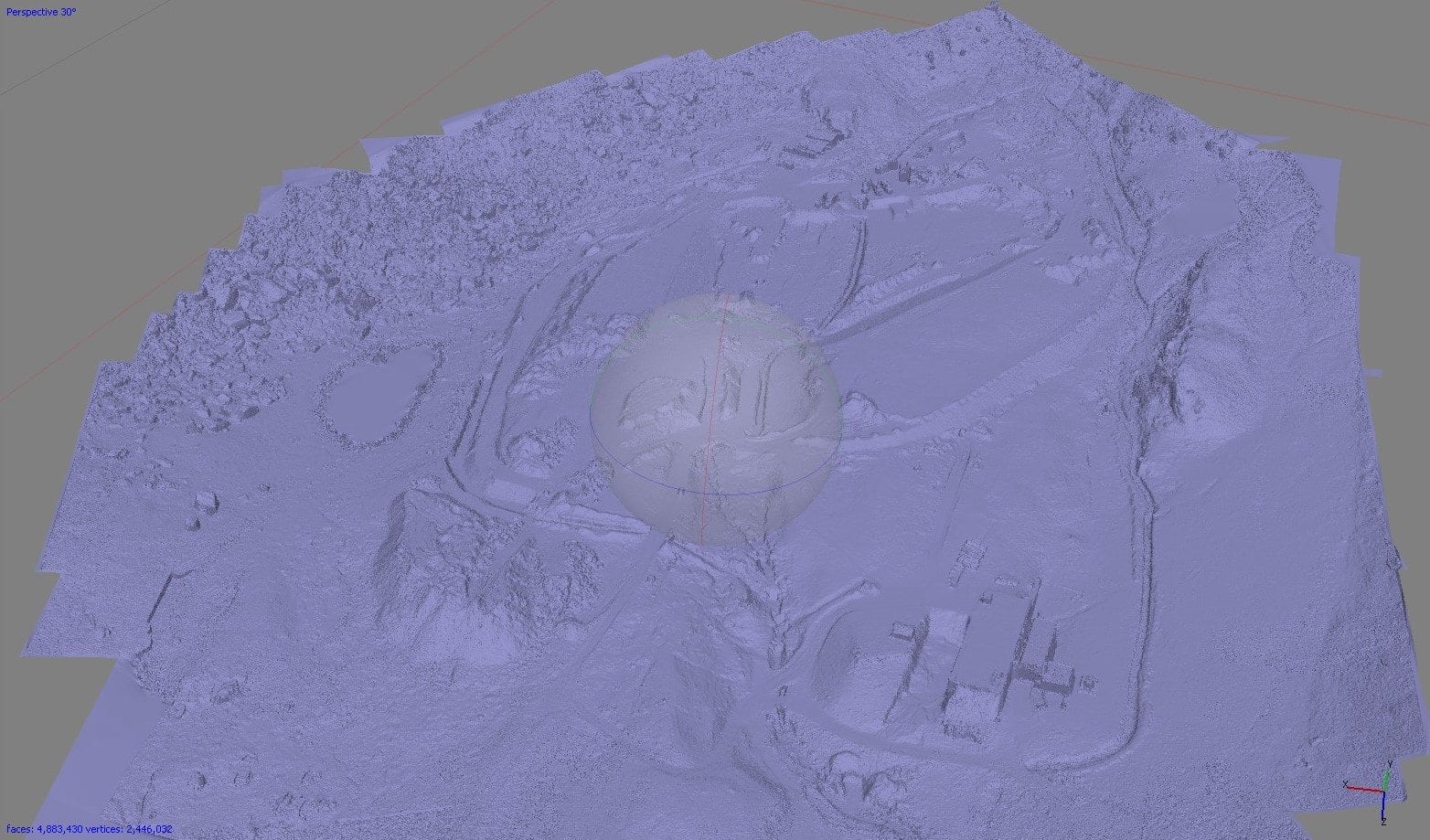

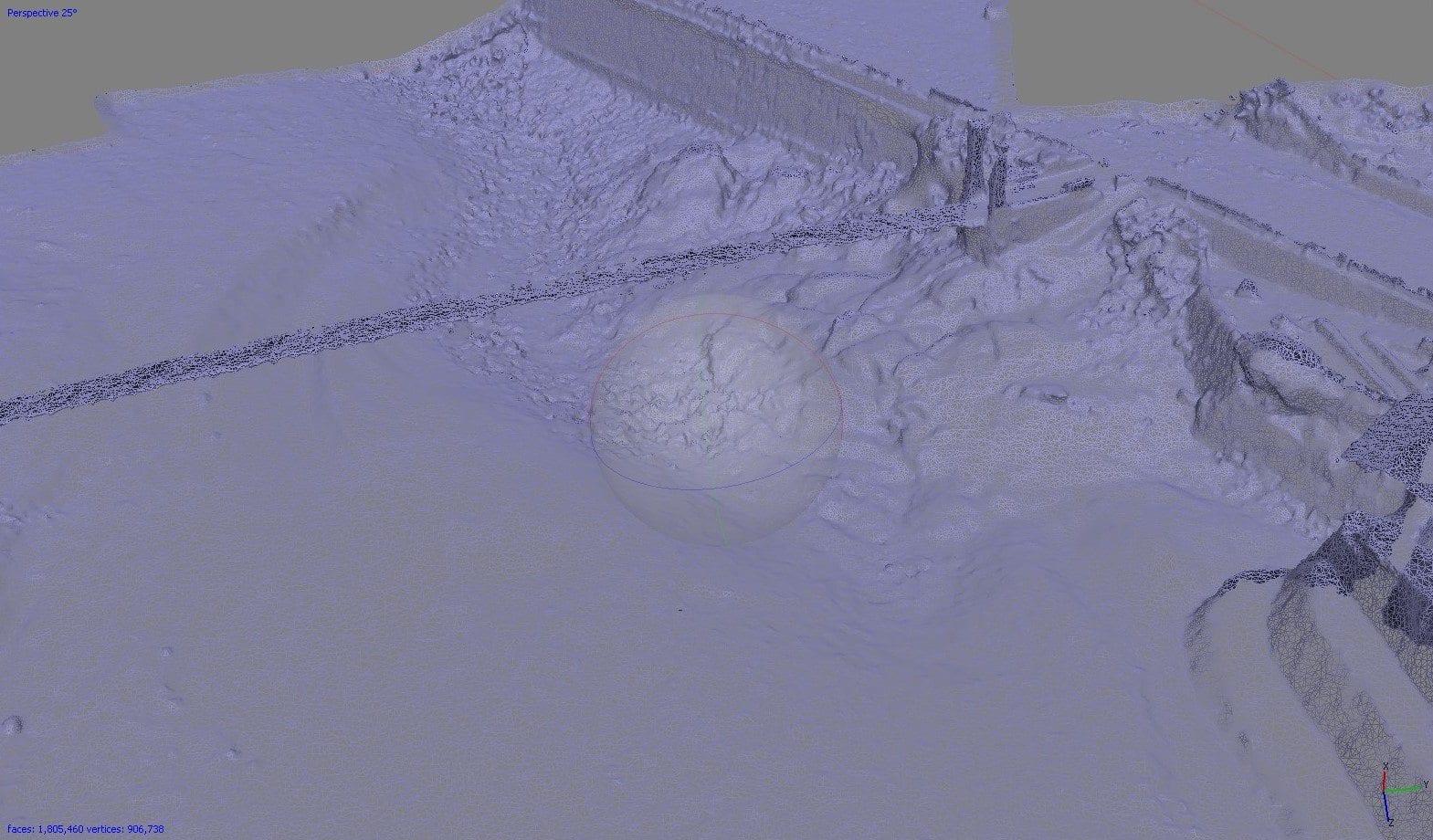

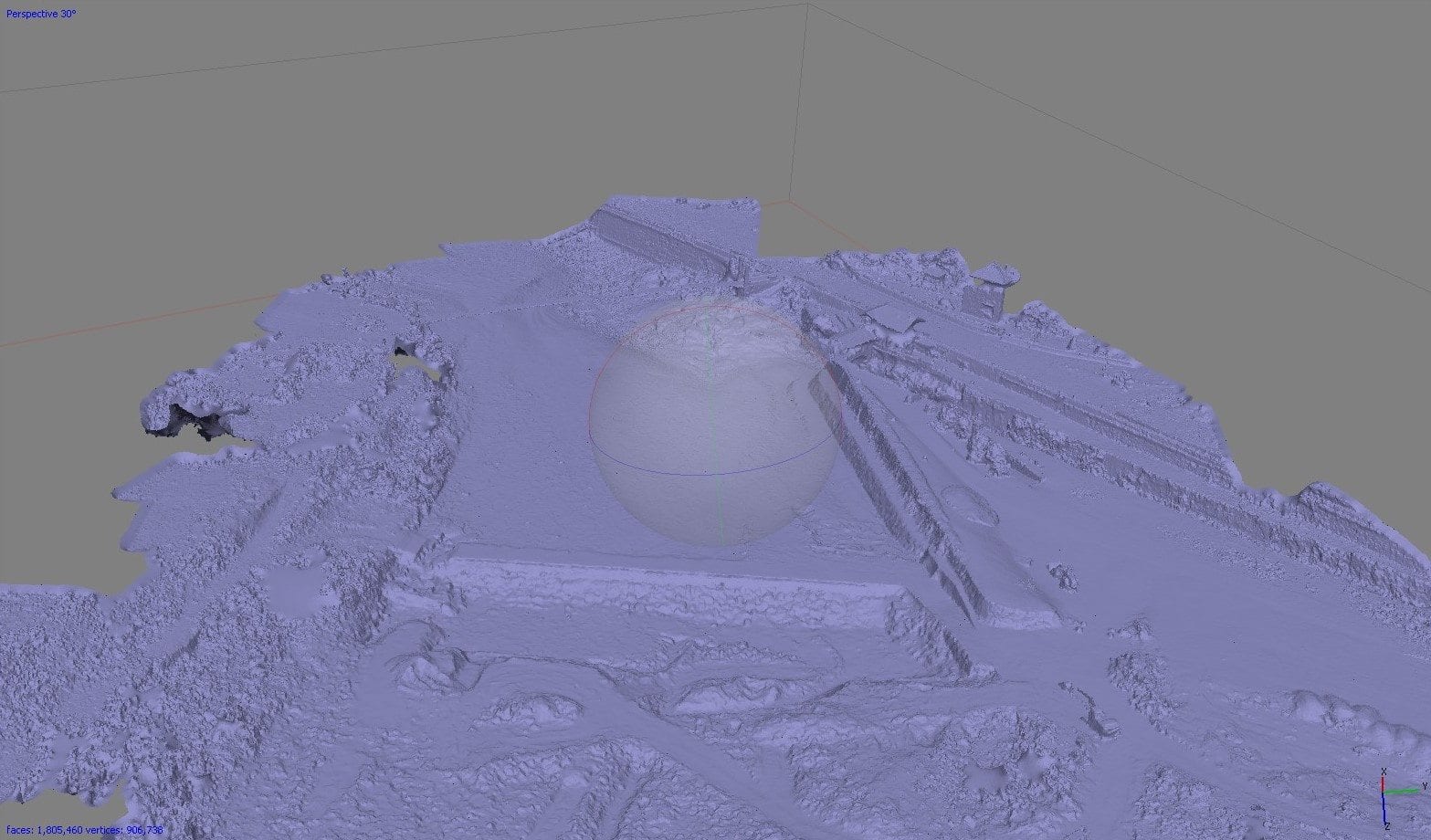

Alcuni esempi di rilievi topografici
eseguiti con tecnica fotogrammetrica

I nostri droni sono rispondenti alle norme in vigore ed il personale addetto al pilotaggio dispone delle autorizzazioni per l’esecuzione di operazioni specializzate in aree critiche rilasciate da ENAC Ente Nazionale per l’Aviazione Civile

non esitate a contattarci

scoprirete che una grande quantità di informazioni, per rendere più ampia la vostra conoscenza dei temi da affrontare, è disponibile in tempi brevi ed a costi accessibili.
